Descrizione

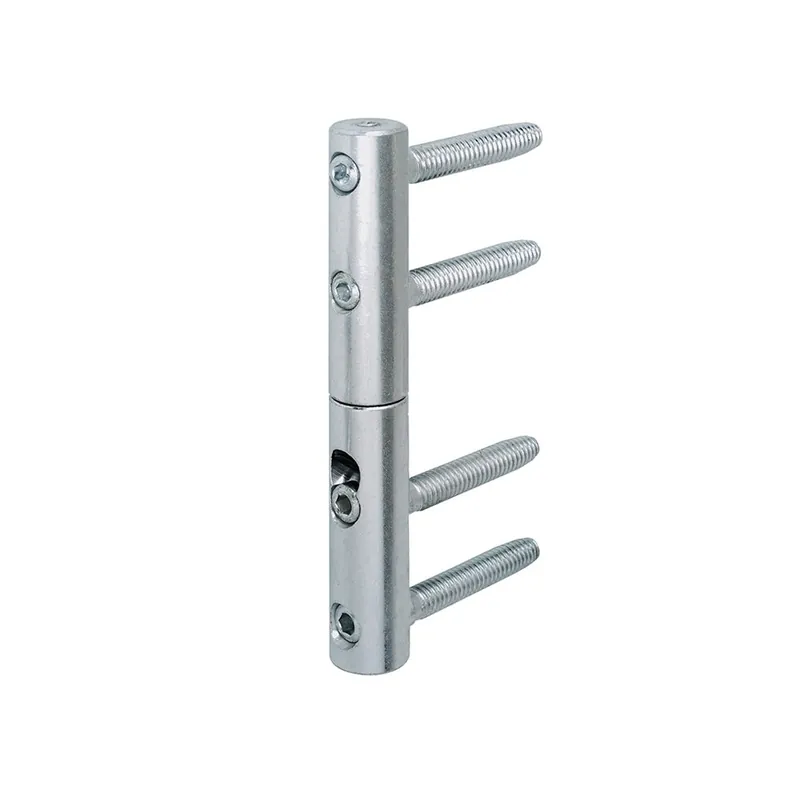

Cerniera registrabile AGB mod. ZENIT diam. 20 mm
Art. E021502015
La Cerniera registrabile AGB mod. ZENIT è una cerniera registrabile con diametro 20 mm, realizzata in acciaio con finitura zincata e ideale per portoncini in legno.
Questa cerniera presenta una camicia autolubrificante in bronzo per la massima scorrevolezza e assicura una perfetta efficienza anche dopo lunghi periodi di inattività. I quattro gambi di regolazione filettati hanno passo 1,8 mm e sono contenuti da robuste spine in acciaio, presentano una massima resistenza allo strappo e un'ottima avvitabilità nel legno.
La Cerniera ZENIT è adatta ad ante pesanti, fino a 140 Kg (n° 4 cerniere ø20 mm per anta larga 1 m).
Questo prodotto può essere registrato nelle tre direzioni (orizzontale, verticale e in profondità) con un'unica chiave a brugola da 5 mm
Chiave a brugola non in dotazione.
REGOLAZIONI della Cerniera Registrabile AGB mod. ZENIT
- ORIZZONTALE: tramite doppia registrazione dei gambi filettati della parte superiore (per avere l'anta in squadra).
- PROFONDITÀ: tramite doppia registrazione dei gambi filettati della parte inferiore (per dare la giusta pressione sulla guarnizione)
- VERTICALE: di 4 mm tramite l'apposita vite a grano con punta conica pretratta antisvitamento. Grazie alla ridotta superficie di contatto sono garantiti facile regolazione, assoluta stabilità della regolaizone e ottima scorrevolezza dell'anta.
CARATTERISTICHE TECNICHE Cerniera AGB mod. ZENIT
| Diametro | 20 mm |
| Codice | E02150.20.15 |
| Altezza cerniera H | 145 mm |
| Interasse gambi I | 121 mm |
| Altezza parte maschio Hm | 71 mm |
| Altezza parte femmina Hf | 73,5 mm |
| Diametro perno Øp | 13 mm |
| Diametro gambo maschio ØGm | 9,3 mm |
| Lunghezza gambo maschio Lm | 53,5 mm |
| Diametro gambo femmina ØGf | 9,3 mm |
| Lunghezza gambo femmina Lf | 53,5 mm |
| Interasse gambi Im / If | 32 mm |
| Interasse centrale I1 | 57 mm |
| Diametro gambi ØGm1 / Gf1 | 9,3 mm |
| Lunghezza gambi Lm1 / Lf1 | 53,5 mm |
