Descrizione

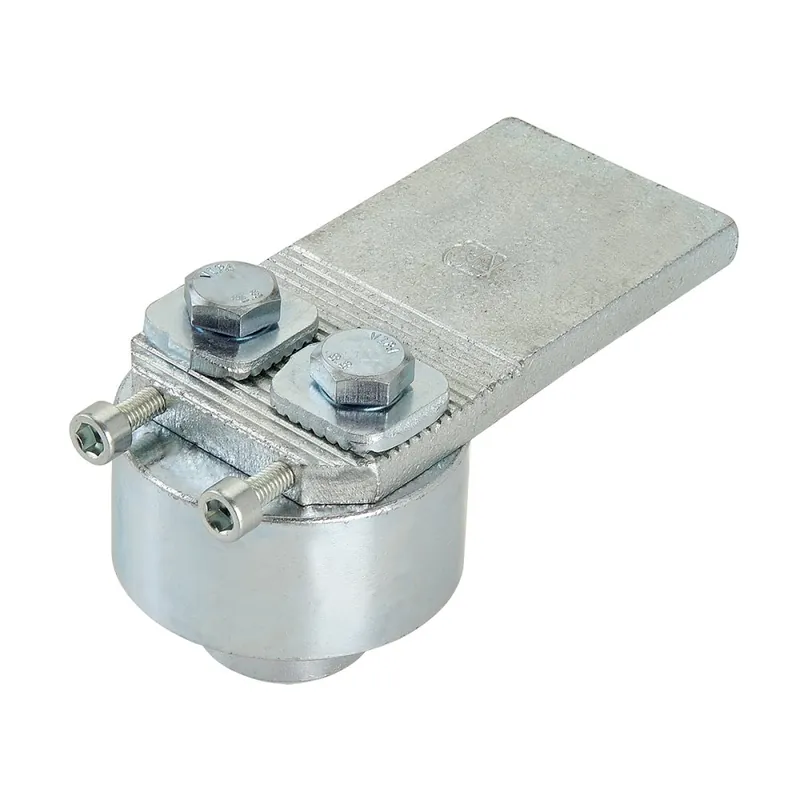

Cardine Superiore Grande Ø70 con cuscinetto Regolabile - 345R.G Combi Arialdo
Art. 345R.G
Riferimento ACA034504ZB
Il Cardine 345R.G Combi Arialdo è un cardine superiore con cuscinetto regolabile con viti di registro per cancelli a battente. Realizzato in acciaio zincato, si fissa al montante di cancelli e cancelletti tramite saldatura.
La regolazione longitudinale di questo cardine è da 90 a 105 mm.
CARATTERISTICHE TECNICHE Cardine 345R.G Combi Arialdo
| Sporgenza perno (A) | 10 mm |
| Altezza piastra (B) | 35 mm |
| Spessore staffa (C) | 10 mm |
| Diametro piastra (D) | 68 mm |
| Diametro perno (E) | 35 mm |
| Altezza totale (H) | 65 mm |
| Regolazione (R) | 90-105 mm |
| Larghezza staffa (P) | 60 mm |
| Viti TE | M10 |
| Viti di registro | M6 |
