Descrizione

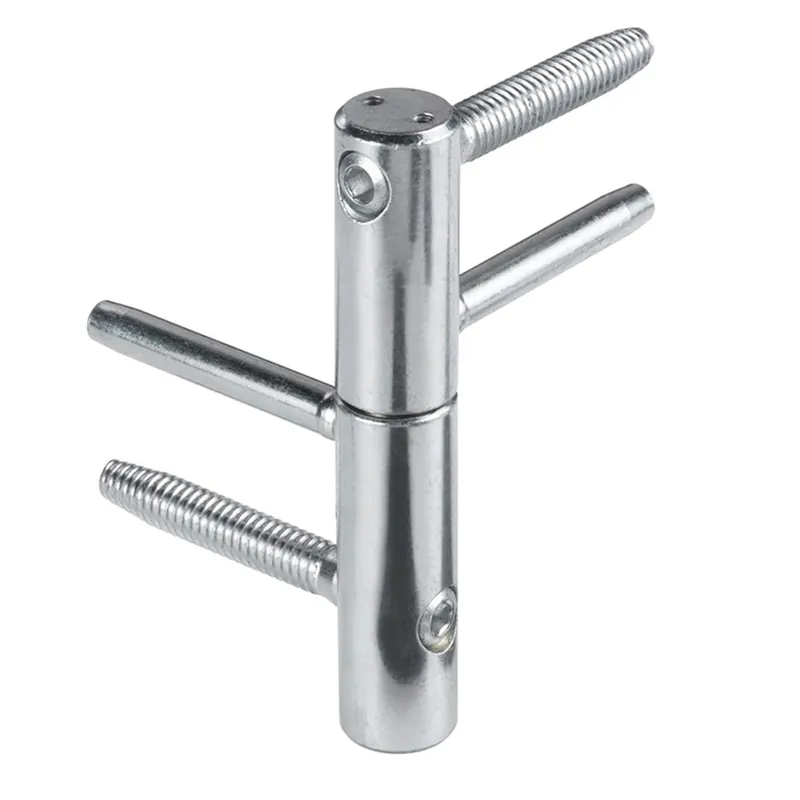

Cerniera registrabile AGB mod. TOP diam. 16 mm
Art. E001501615
La Cerniera registrabile AGB mod. TOP è una cerniera registrabile su 3 assi con diametro da 16 mm, adatta per portoncini in legno e infissi pesanti in legno, realizzata in acciaio con finitura Zinco Silver. Il perno del maschio è in acciaio inox, per evitare il cattivo funzionamento dovuto alla ruggine, e sulla sommità presenta una sfera girevole in acciaio per facilitare la rotazione.
I gambi di regolazione filettati hanno passo 1,8 mm, presentano una massima resistenza allo strappo e un'ottima avvitabilità nel legno.
La Cerniera TOP è adatta ad ante pesanti, fino a 120 Kg (n° 4 cerniere ø20 mm per anta larga 1 m).
Questo prodotto può essere registrata nelle tre direzioni (orizzontale, verticale e in profondità) con un'unica chiave a brugola da 5 mm
Chiave a brugola non in dotazione.
REGOLAZIONI Cerniera AGB mod. TOP per portoncini in legno
- ORIZZONTALE: tramite registrazione del gambo filettato della parte superiore (per avere l'anta in squadra).
- PROFONDITÀ: tramite registrazione del gambo filettato della parte inferiore (per dare la giusta pressione sulla guarnizione)
- VERTICALE: di 6 mm tramite l'apposita vite posta alla base del corpo cerniera
CARATTERISTICHE TECNICHE Cerniera AGB mod. TOP Ø 16 mm
| Diametro | 16 mm |
| Codice | E00150.16.15 |
| Altezza cerniera H | 99 mm |
| Interasse gambi I | 66 mm |
| Altezza parte maschio Hm | 56 mm |
| Altezza parte femmina Hf | 42 mm |
| Diametro perno Øp | 11 mm |
| Altezza perno Hp | 51 mm |
| Diametro gambo maschio ØGm | 8,8 mm |
| Lunghezza gambo maschio Lm | 49 mm |
| Diametro gambo femmina ØGf | 8,8 mm |
| Lunghezza gambo femmina Lf | 49 mm |
| Interasse gambi Im / If | 25 mm |
| Interasse centrale I1 | 16 mm |
| Diametro gambi ØGm1 / Gf1 | 7,7 mm |
| Lunghezza gambi Lm1 / Lf1 | 50 mm |
